VTOL БПЛА Trinity F90

Максимальный взлетный вес                                    5,0 кг
Максимальное время полета                                    60+ мин
Максимальная дальность действия (площадь)      100 км = 700 га

Диапазон управления при оптимальных условиях  5 - 7,5 км
Полезная нагрузка                                                      700 г
Оптимальная крейсерская скорость                         17 м / с

Допустимый ветер (приземный)                                до 9 м / с

Допустимый ветер в крейсерском полете                 до 12 м / с
Рабочая температура от -12°C до 50°C
Размах крыльев                                                           2.394 м
Размер кейса для транспортировки                          1002 x 830 x 270 мм.

Максимальный взлетный вес                                    5,0 кг
Максимальное время полета                                    60+ мин
Максимальная дальность действия (площадь)      100 км = 700 га

Диапазон управления при оптимальных условиях  5 - 7,5 км
Полезная нагрузка                                                      700 г
Оптимальная крейсерская скорость                         17 м / с

Допустимый ветер (приземный)                                до 9 м / с

Допустимый ветер в крейсерском полете                 до 12 м / с
Рабочая температура от -12°C до 50°C
Размах крыльев                                                           2.394 м
Размер кейса для транспортировки                          1002 x 830 x 270 мм.

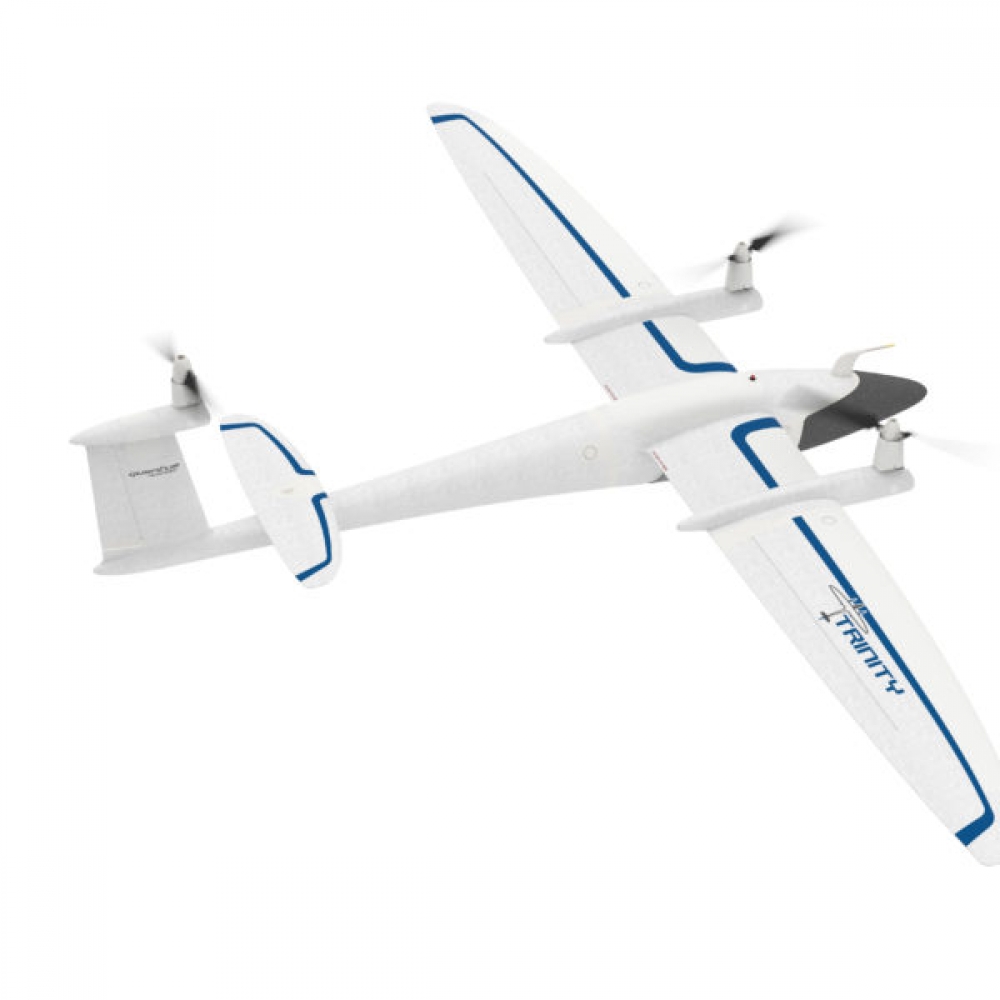

БПЛА Trinity F90 компании Quantum Systems, Германия - это VTOL беспилотник самолетного типа с вертикальным взлетом и посадкой (Vertical - Take - Off - Landing). Подобная конструкция позволяет объединить преимущества БПЛА двух типов - мультироторных и дронов с фиксированным крылом. Кроме того, отпадает необходимость использования для взлета и посадки дополнительного оборудования (катапульты, парашюта) или специальных полос.

Во время вертикального взлета и посадки все три двигателя БПЛА направлены вверх. После взлета двигатели наклоняются вперед и при достижении крейсерской скорости два передних двигателя выключаются, а тяга для дальнейшего полета создается только задним двигателем. Это позволяет экономить заряд батареи и обеспечивает большую длительность полета. Конфигурация с тремя роторами дает возможность достигать совершенных электрических характеристик и высокой эффективности, что важно для профессионального БПЛА.

В зависимости от назначения в качестве полезной нагрузки на дрон могут быть установлены камеры высокого разрешения, мультиспектральные сенсоры и тепловые инфракрасные датчики, в том числе и одновременно для получения за один полет изображений высокого разрешения и в разных спектральных диапазонах.

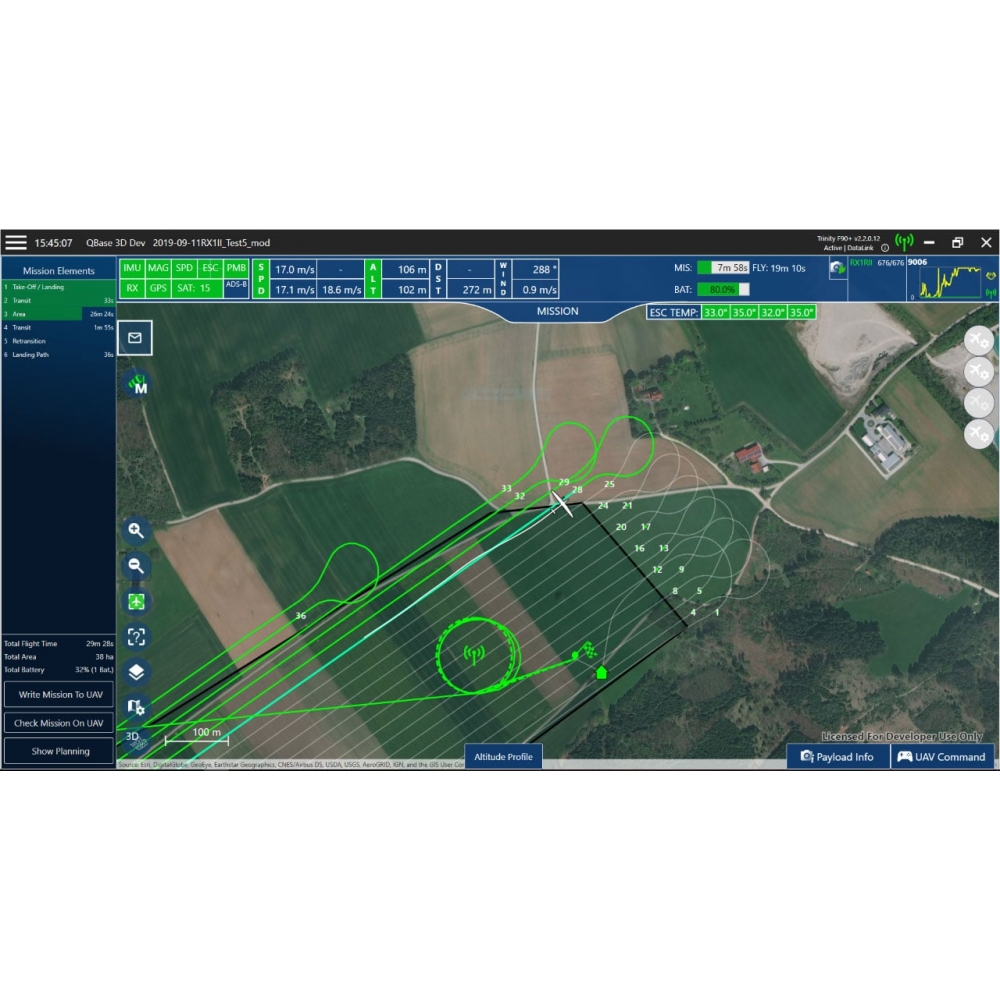

Планирование и контроль полета производится с наземной станции управления (ноутбук) с установленным ПО QBase 3D. Программа автоматически генерирует эффективные траектории полета после того, как зона полета и параметры задания были определены несколькими щелчками мыши. Во время выполнения съемки QBase 3D предоставляет всю необходимую информацию в реальном времени, такую как высота, скорость, курс, состояние батареи и другие данные телеметрии, которые помогают пилоту всегда быть в курсе событий.


Особенности:

  • 60 минут полета
  • Дальность до 70 км
  • Покрытие 700 га за полет (120 м, 3,2 см/пикс)
  • 2,4 ГГц телеметрия с дальностью до 7,5 км
  • Отсутствие грубых посадок "на брюхо" - плавность приземления с помощью системы вертикального взлета и посадки (VTOL) гарантирует сохранность и долгий срок дорогостоящего оборудования (камер, сенсоров и т. д.)
  • Быстрая замена полезной нагрузки - для замены не требуются инструменты, а все камеры и датчики хорошо интегрированы в систему
  • Удобный доступ к записанным данным через внешние слоты для карт
  • Демпфирование полезной нагрузки - все установленной оборудование защищено от вибрации в полете для обеспечения высокого качества изображения.

Полезная нагрузка:

Sony RX1R II - камера 42 Мпикс (ортофотопланы, ЦМР, облака точек, 3D модели, разрешение снимка 1,29 см / пикс @ 100м)

Sony UMC-R10C - камера APS-C​ 20.1 Мпикс (ортофотопланы, ЦМР, облака точек, 3D модели, 2,66 см / пикс @ 100м)

RedEdge-MX - 5-ти полосный спектральный сенсор (RGB данные с разрешением 6,94 см / пикс @ 100м, мультиспектральные изображения для анализа растительности, 5 зональный ортофотоплан   + ЦМР + облако точек за 1 полет, различные показатели стресса и здоровья растений)

MicaSense Altum - мультиспектральный 5-ти полосный сенсор + инфракрасный термосенсор (RGB данные с разрешением 4,31 см / пикс @ 100м + слой в инфракрасном диапазоне для расширенного анализа, 6 зональный ортофотоплан   + ЦМР + облако точек за 1 полет, различные показатели стресса и здоровья растений).


Комплект поставки *:

  1. БПЛА Trinity F90
  2. Комплект батарей с зарядным устройством
  3. QBase - наземная станция управления (ноутбук)
  4. Базовая GNSS станция Quantum Systems iBase
  5. Пульт ДУ
  6. Кейс для комплекта
  7. Гарантийный талон.

* Полезная нагрузка выбирается дополнительно.
