Квадрокоптер с тепловизором EVO II DUAL 640T

ДРОН
Взлетная масса: 1150 г
Максимальный взлетный вес: 2000 г
Диагональ: 397 мм
Авиационный аккумулятор: 7100 мАч
Максимальное время полета (без ветра): 38 мин.
Максимальное время зависания (без ветра): 33 мин
Максимальная скорость горизонтального полета: 20 м / с
Максимальная скорость подъема: 8 м / с
Максимальная скорость спуска: 4 м / с
Максимальная дальность полета (без ветра): 25 км
Максимальная высота служебного потолка: 7000 м
Максимальное сопротивление ветру: Уровень 8
Диапазон рабочих температур: -10℃ ~ 40℃
Рабочая частота： 2,400 ГГц - 2,4835 ГГц ； 5,725 - 5,850 ГГц
Мощность передачи: 2,4 ГГц    FCC / ISED： ≤27 дБм
                                                      SRRC / CE / MIC / RCM：≤20 дБм <
                                    5,8 ГГц FCC / ISED / SRRC / MIC：≤27 дБм
                                   CE / RCM：≤14 дБм
Точность зависания: По вертикали: ± 0,02 м (при нормальной работе визуального позиционирования); ± 0,2 м (при нормальной работе GPS-позиционирования)
По горизонтали: ± 0,02 м (при нормальной работе визуального позиционирования); ± 0,5 м (при нормальной работе GPS-позиционирования)

СИСТЕМА ОБНАРУЖЕНИЯ ПРЕПЯТСТВИЙ
Тип сенсорной системы: Всенаправленная сенсорная система
Вперед: Диапазон точных измерений: 0,5-20 м
              Дальность обнаружения: 0,5-40 м.
              Эффективная скорость обнаружения: <15 м / с
              Угол обзора: по горизонтали: 60°, по вертикали: 80°
Назад: Точный диапазон измерения: 0,5-16 м
            Дальность обнаружения: 0,5-32 м.
            Эффективная скорость обнаружения: <12 м / с
           У гол обзора: по горизонтали: 60°, по вертикали: 80°
Вверх: Диапазон точных измерений: 0,5-12 м
            Дальность обнаружения: 0,5-24 м.
          Эффективная скорость обнаружения: <6 м / с
          Угол обзора: по горизонтали: 65°, по вертикали: 50°
Вниз:   Диапазон точных измерений: 0,5-11 м
            Дальность обнаружения: 0,5-22 м.
          Эффективная скорость обнаружения: 6 м / с
          Угол обзора: по горизонтали: 100°, по вертикали: 80°
Влево и вправо: Диапазон точных измерений: 0,5-12 м
             Дальность обнаружения: 0,5-24 м.
             Эффективная скорость обнаружения: <10 м / с
             Угол обзора: по горизонтали: 65°, по вертикали: 50°
Рабочая среда:    Вперед, назад и по бокам: Поверхность с четким рисунком и достаточным освещением (люкс> 15)

ТЕПЛОВИЗОР
Датчик: Неохлаждаемый инфракрасный детектор в фокальной плоскости из оксида ванадия
Угол обзора: H33° V26°
Разрешение сенсора: 640x512
Шаг пикселя: 12 мкм
Фокусное расстояние: 13мм
Диапазон длин волн: 8 ～ 14 мкм
Точность измерения температуры: ± 3 ℃ или ± 3% от показаний (в зависимости от того, что больше) @ температура окружающей среды -20℃ ~ 60℃
Диапазон температур: Режим высокого усиления: от -20° до + 150°C
                                       Режим низкого усиления: от 0° до + 550°C
Увеличение: 1- 16 x
Режим фотосъемки: Покадровая съемка, непрерывная съемка, timelapse
Разрешение камеры:    Инфракрасный режим: 640 * 512
                 Картинка в картинке: 1920 * 1080, 1280 * 720
Разрешение видео: 640 * 512 30 кадров в секунду
Формат видео MOV / MP4 (поддержка H.264 / H.265)

ПОДВЕС
Механический диапазон: Наклон: от -135° до + 45°
Рыскание: от -100° до + 100°
Рабочий диапазон: Наклон: от -90° до + 30°

Рыскание: от -90° до + 90°
Стабилизация: по 3 осям
Максимальная скорость управления (наклон): 300°/с
Диапазон угловой вибрации (°) ± 0,005°

ПУЛЬТ УПРАВЛЕНИЯ И ПЕРЕДАЧА ИЗОБРАЖЕНИЯ
Максимальное расстояние передачи (беспрепятственно, без помех): FCC：9 км
                                                                                                                CE：5 км
Мощность передачи: 2,4 ГГц FCC / ISED：≤27 дБм
                                                 SRRC / CE / MIC / RCM：≤20 дБм
                                    5,8ГГц   FCC / ISED / SRRC / MIC：≤27 дБм
                                                  CE / RCM：≤14 дБм
Качество передачи изображения в реальном времени: 720p@30fps / 1080p@30fps
Максимальная скорость передачи изображения в реальном времени: 40 Мбит / с
Батарея пульта дистанционного управления 5000 мАч
Время работы: 3 часа
Время зарядки: 2 часа быстрой зарядки
Встроенный монитор: 3,26 дюйма OLED 854 (W）* 480 (H）пикселей
Прямой предварительный просмотр видео без подключения мобильного телефона
Рабочий ток / напряжение: 1,7 А при 3,7 В

ПОЛЕТНАЯ БАТАРЕЯ
Емкость: 7100 мАч
Напряжение: 11,55 В
Тип батареи: LiPo 3S
Энергия: 82 Втч
Вес: 365 г
Диапазон температур зарядки: От 5℃ до 45℃
Температура и влажность хранения: -10 ~ 30℃ ，65 ± 20% относительной влажности <
Рекомендуемая температура хранения: 22 ~ 28℃
Максимальная мощность зарядки: 93 Вт
Время зарядки: 90 минут
Зарядное устройство: Вход 100-240 В, 50/60 Гц, 1,5 А
                                        Выход 13,2 В 5 А 5В⎓3А 9В⎓2А 12В⎓1,5А
                                        Напряжение 13,2 ± 0,1 В
                                        Номинальная мощность 66 Вт<
ПАМЯТЬ
32 ГБ, поддержка 256 ГБ (требуется рейтинг UHS-3)
Внутренняя память 8 Гб.

Скачать:
КАМЕРЫ для дронов EVO II - технические характеристики (571.62KB)

Квадрокоптер с тепловизором EVO II Dual 640T обеспечивает 38 минут полета, дальность связи до 9 км (до 13 км FCC с Autel Smart Controller) и максимальную скорость 72 км/час. Двойная камера квадрокоптера имеет тепловизионный сенсор нового поколения с разрешением до 640 x 512 при 30 кадрах в секунду и 48 - мегапиксельную камеру видимого диапазона с 16-кратным цифровым зумом. Тепловизор способен распознавать объекты на расстоянии до 100 м.

EVO II Dual 640T поддерживает до 10 тепловых палитр, позволяя пилотам справляться с множеством сложных условий съемки и сценариев миссий.
Режим Картинка-в- Картинке позволяет объединить на одном экране визуальное и тепловое изображения с разрешением 1920 х 1080, чтобы помочь пользователям быстро интерпретировать данные и помочь в принятии важных решений.

Камера видимого диапазона записывает видео с разрешением 8K, в котором в 4 раза больше пикселей, чем в 4K и в 16 раз больше, чем в HD. Высокое разрешение дает возможность увеличивать масштаб изображения до 4K без потери качества.
И тепловые изображения, и изображения RGB снабжены встроенными метаданными, что делает EVO II Dual 640T идеальным инструментом для документирования данных.
Режим съемки 4K HDR позволяет расширять динамический диапазон для бОльшей детализации изображения при неблагоприятных условиях съемки.

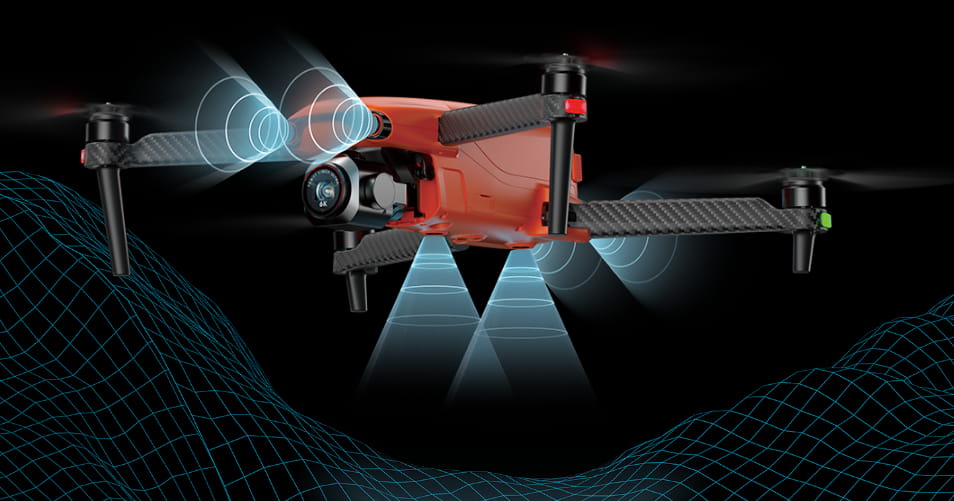

Всенаправленная система обнаружения препятствий и предотвращения столкновений состоит из 19 групп датчиков, включая 12 визуальных датчиков, основную камеру, ультразвук и два IMU, и может легко строить трехмерные карты и планировать пути через сложную местность в режиме реального времени.

Область применения: безопасность, пожаротушение, надзор за дорожным движением, инспекция линий электропередач, поисково-спасательные операции, проверка установок в химической промышленности и другие.
Другие модели Autel Robotics с тепловизором - EVO II Dual 640T RTK и EVO II Dual 640T Enterprise - предназначены для тех же целей, но отличаются функционалом и комплектацией (ссылки см. ниже).

Особенности:

Максимальное время полета 38 минут
Двухчастотная система передачи HD изображения с дальностью связи до 13 км (Autel Smart controller, FCC)
Максимальная скорость горизонтального полета 72 км/час
Максимально допустимая скорость ветра 17 м/с (8 уровень)
Высокое разрешение изображения в видимом (8 К) и ИК диапазоне (640 х 512)
Режим Картинка-в-Картинке - одновременный просмотр изображений от двух камер
Режим отслеживания объектов Dynamic Track 2.0 - возможность моделировать местоположение и скорость целей одновременно, точно прогнозировать их траекторию и непрерывно отслеживать их, одновременно идентифицируя до 64 объектов
Интеллектуальная круговая система обнаружения препятствий, включающая 19 комплектов датчиков, расположенных на корпусе
Мощный 7,9-дюймовый Autel Смарт контроллер в качестве опционального пульта управления
Возможность организации прямой трансляции видео с помощью устройства Live Deck и создание дополнительных командных пунктов наблюдения.
